Сегодня как крупные, так и небольшие компании в своей деятельности используют компьютеры и корпоративные серверы. С одной стороны это значительно повышает эффективность повседневной работы, но, с другой стороны, создает все большую зависимость результатов от надежности хранения и доступности электронных данных и используемого для их обработки программного обеспечения. Очень часто неисправность в работе единственного сервера приводит к огромным финансовым затратам. Как правило эффективность работы компании падает до нуля на время восстановления данных и работы системы. Есть много способов снизить риски сбоев в работе аппаратной части компьютера, но наиболее проверенным и надежным способом защиты от утраты данных является регулярное создание резервных копий. Это не понизит риски сбоев в работе компьютера, однако существенно минимизирует причиненный ущерб при неисправности сервера или жесткого диска. При наличии надежного плана резервного копирования восстановление работы неисправного сервера может занять несколько часов а не дней. Это значительно снизит затраты необходимые для восстановления работы, не приведет к длительному простою в работе сотрудников вашей компании и уменьшит расходы на оплату услуг компании по восстановлению данных.

Преимущества планового регулярного резервного копирования очевидны, хотя руководители многих компаний все еще сомневаются и не решаются вкладывать в это время и деньги. Раньше владельцы малого бизнеса возможно вполне резонно "шарахались" от стоимости достаточно сложных систем создания резервных копий. План разервного копирования является своего рода страховкой ваших данных (системы и программы обработки которых постоянно совершенствуются), и выплачиваемая вами "страховая премия" обычно несоизмерима с получаемым уровнем защиты. Имея в наличии современное сетевое хранилище данных (устройство NAS) и удобную в использовании профессиональную утилиту резервного копирования (например, R-Drive Image) создание и функционирование надлежащего плана резервного копирования становится достаточно простой и вполне рентабельной задачей. В данной статье это будет показано на примере небольшого корпоративного сервера.

Описанный в этой статье пример демонстрирует возможности R-Drive Image и удобного интерфейса пользователя постороенного по принципу "мастера". Данный план резервного копирования подходит для небольшой корпоративной информационной системы. После его изучения вы сможете без труда воспользоваться приведенной методологией в ваших конкретных условиях.

Обзор Плана Резервного Копирования

Прежде чем приступить к созданию самого плана кратко определим конфигурацию копируемой системы и параметры плана резервного копирования.

Структура дисков копируемого сервера

До начала создания плана резервного копирования рассмотрим структуру дисков копируемого сервера или компьютера. Как правило это системный диск и диск с данными. При этом это могут быть два логических диска как на одном физическом, так и на двух разных, также это могут быть и отдельные тома входящие в состав RAID (с т.ч. RAID 0 для системного диска).

В любом случае необходимо копировать и системный диск и диск с данными. Для обоих дисков лучше всего содать резервную копию тома на дисковом а не на файловом уровне. Резервное копирование путем создания образа всего диска более быстрый процесс, более надежно и позволяет полностью сохранить структуру файлов/папок на томе. Это важно не только для системного диска, где определенные файлы должны находиться в определенных папках, но также и для дисков с данными, так как многие базы данных имеют сложные структуры файлов/папок.

В нашем примере мы будет копировать два логических диска на одном физическом: системный диск (C:) и диск с данными (D:).

План резервного копирования

Зададим чтобы резервная копия создавалась в автономном режиме после окончания рабочего дня и в течение выходных. В этом случае данный процесс не будет пересекаться с основной работой, когда требуется доступ к данным.

План резервного копирования системного диска включает следующее:

• Создавать полный образ первое воскресенье каждого месяца в 14:00.
• Создавать образ в дифференциальном режиме каждое воскресенье в 17:00.
• Резервные копии хранятся в течение трех месяцев.

Данный план позволит произвести "откат" системы на состояние любой недели в течение последних трех месяцев. Например, если критический сбой в работе системы произошел во вторник, то необходимо будет переделать только то что было сделано с момента создания последней резервной копии, т.е. с 17:00 предыдущего воскресенья. Это означает что будут утрачены только около 2 дней работы. Самое большее, что вы можете утратить, это изменения конфигурации системы за последние 7 дней - например, если сбой в работе системы случился в воскресенью до 17:00. Это достаточно приемлемый уровень риска учитывая то что какие-либо изменения системы выполняются не часто.

План резервного копирования диска с данными включает следующее:

• Создавать полный образ первую субботу каждого месяца в 17:00.
• Создавать образ в дифференциальном режиме каждое воскресенье в 17:00.
• Создавать образ в инкрементальном режиме каждый рабочий день в 23:00.
• Резервные копии хранятся в течение трех месяцев.

В соответствии с данным планом состояние данных сохраняется один раз в день, при этом возможно произвести "откат" данных на состояние любого дня в течение последних трех месяцев. Резервная копия создается по субботам а не по воскресеньям и поэтому данное действие не пересекается с копированием системного диска. В этом случае максимум что может быть утрачено это изменения сделанные в течение одного дня - например, если вы сохранили файл во вторник утром и после обеда произошел сбой в работе системы, то можно будет восстановить состояние файлов на вечер понедельника. Если файл был сохранен во вторник вечером до 23:00, а сбой в работе системы произошел на следующее утро, то ничего не будет утрачено.

Режимы Создания Образа: Преимущества и Недостатки

Место хранения резервных копий

Наиболее безопасным местом для хранения резервных копий будет удаленный сервер, физически расположенный где-то в другом месте. Это убережет сервер с резервными копиями и ваши данные от, например, пожара или каких-либо других форс-мажорных обстоятельств, которые могут случиться в вашем здании. Другой вариант это хранить резервные копии на каком-либо другом оборудовании в том же здании. Это защитит вас от утраты данных при сбое в работе аппаратной части (т.к. если резервные копии находятся на используемом в работе физическом диске, то при сбое могут быть утрачены как сами данные, так и их резервные копии).

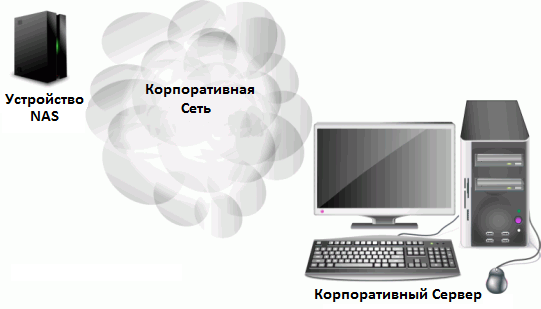

Рис.1. Рекомендуемая схема сети при резервном копировании небольшого корпоративного сервера
Кликните по изображению для его увеличения

В качестве удаленного сервера не обязательно использовать какое-либо дорогостоящее оборудование. Здесь вполне может подойти экономичное и надежное сетевое хранилище данных (устройство NAS). Его возможно приобрести практически в любом магазине торгующем компьютерами и IT оборудованием.

Обратите внимание, что многие устройства NAS выпускаются с поддержкой внутренних томов RAID. Для хранения резервных копий используйте отказоустойчивые уровни RAID - например, RAID 1, RAID 4, RAID 5 или RAID 6. Не используйте чередующиеся тома (RAID 0) - если один из его дисков выйдет из строя, то все данные будут утрачены.

R-Drive Image совместим с любой серверной платформой поддерживающей сетевой протокол SMB. Среди них Windows, MAC OS и Linux. В большинстве устройствах NAS используются разновидности ОС Linux.

В нашем примере мы будем хранить резервную копию на удаленном сервере в сети (BCK-UBUNTU).

Email уведомления

После завершения создания резервной копии отправляется сообщение электронной почты о результатах операции. Его пример можно посмотреть в разделе Примеры E-mail Уведомления в конце данной статьи.

Копирование Системного Диска

Ежемесячный полный образ системного диска

Первая часть в плане резервного копирования системного диска это ежемесячный полный образ создаваемый в первое воскресенье каждого месяца в 14:00.

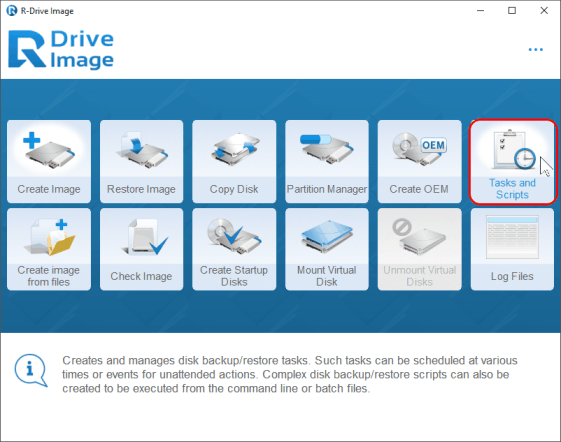

1. На этапе Выбор Действия (Action Selection) нажмите Планировщик задач / Создать Скрипт (Scheduler / Create a Script).

Рис. 2. Ежемесячный полный образ системного диска - этап Выбор Действия (Action Selection)
Кликните по изображению для его увеличения

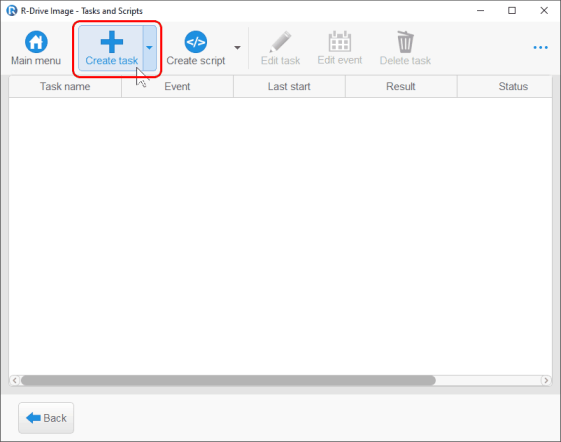

2. На этапе Расписание выполнения Задач (Scheduled Tasks) нажмите кнопку Создать задачу (Create a task).

Рис. 3. Ежемесячный полный образ системного диска - этап Расписание выполнения Задач (Scheduled Tasks)
Кликните по изображению для его увеличения

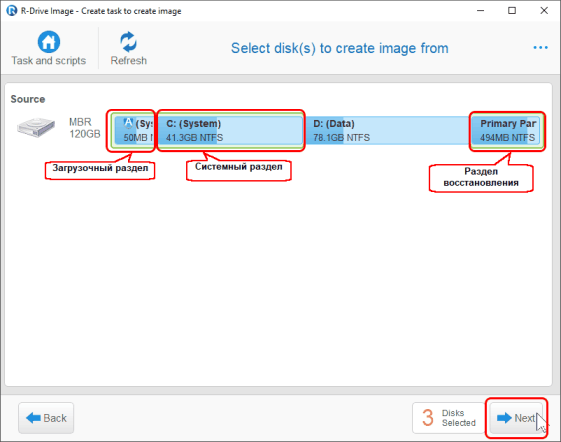

3. На этапе Выбор Раздела (Partition Selection) выберите системный раздел резервную копию которого вы будете создавать. В нашем примере системный раздел это C:.

Рис. 4. Ежемесячный полный образ системного диска - этап Выбор Раздела (Partition Selection)
Кликните по изображению для его увеличения

При создании резервной копии системного диска Windows 7 и более поздней версии Windows не забудьте также выбрать небольшой активный раздел на котором находится загрузчик системы. В более ранних версиях Windows такого раздела нет.

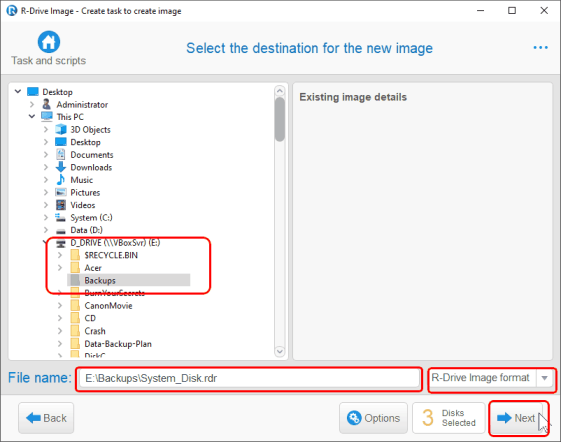

4. На этапе Месторасположение Образа (Image Destination) выберите месторасположение файла образа и имя файла.

В нашем примере мы выберем находящийся в сети сервер для резервных копий BCK-UBUNTU и папку Backups. Может потребоваться ввести имя пользователя и пароль для получения доступа к папке сетевого диска.

Рис. 5. Ежемесячный полный образ системного диска - этап Месторасположение Образа (Image Destination)
Кликните по изображению для его увеличения

5. Задайте параметры резервных комплектов на этапе Режим Создания Образа (Imaging Mode) как показано на нижеприведенном рисунке.

Рис. 6. Ежемесячный полный образ системного диска - этап Режим Создания Образа (Imaging Mode)
Кликните по изображению для его увеличения

Введите 3 в поле Максимальное число резервных комплектов (Maximum number of backup sets) и установите радиокнопку Создать новый полный образ (Create a new full image). Более подробную информацию об остальных параметрах можно найти в R-Drive Image online Справке - раздел Резервные Комплекты (Backup Sets).

6. Задайте необходимые параметры на этапе Параметры Образа (Image Options) как показано на нижеприведенном рисунке.

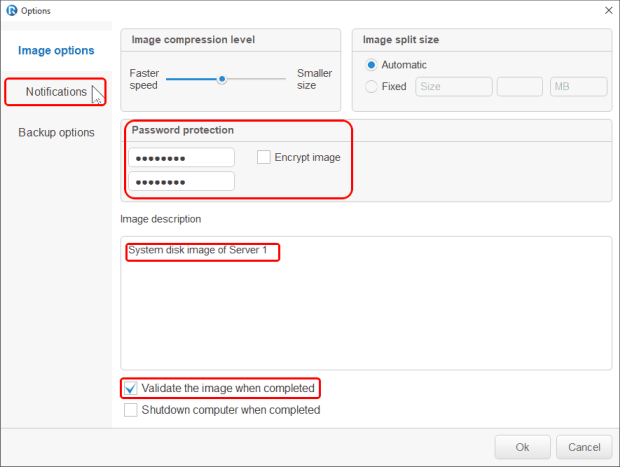

Рис. 7. Ежемесячный полный образ системного диска - этап Параметры Образа (Image Options)
Кликните по изображению для его увеличения

Более подробную информацию об остальных параметрах можно найти в R-Drive Image online Справке - раздел Создание Образа (Create an Image).

7. Задайте необходимые параметры на этапе Параметры Резервного Копирования (Backup Options) как показано на нижеприведенном рисунке.

Рис. 8. Ежемесячный полный образ системного диска - этап Параметры Резервного Копирования (Backup Options)
Кликните по изображению для его увеличения

Более подробную информацию об остальных параметрах можно найти в R-Drive Image online Справке - раздел: Создание Образа (Create an Image).

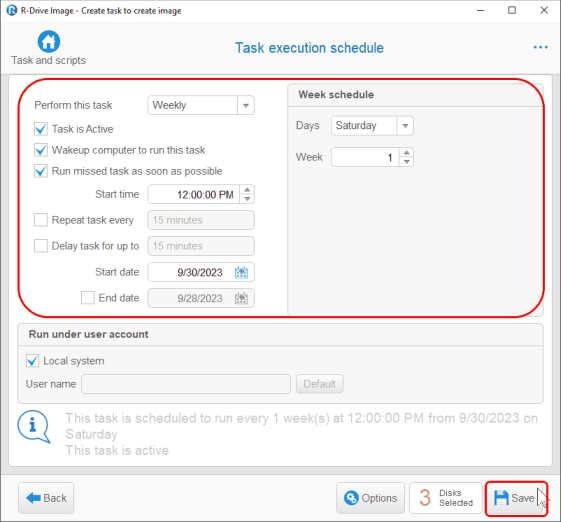

8. Задайте необходимые параметры на этапе Время/Событие (Time/Event) как показано на нижеприведенном рисунке.

Рис. 9. Ежемесячный полный образ системного диска - этап Время/Событие (Time/Event)
Кликните по изображению для его увеличения

9. Задайте необходимые параметры на этапе Пользователь/Пароль (User/Password).

Рис. 10. Ежемесячный полный образ системного диска - этап Пользователь/Пароль (User/Password)
Кликните по изображению для его увеличения

10. Задайте параметры E-mail уведомления на этапе E-mail Уведомления/Внешние Утилиты (Mail Notification/AUX Applications) как показано на нижеприведенном рисунке.

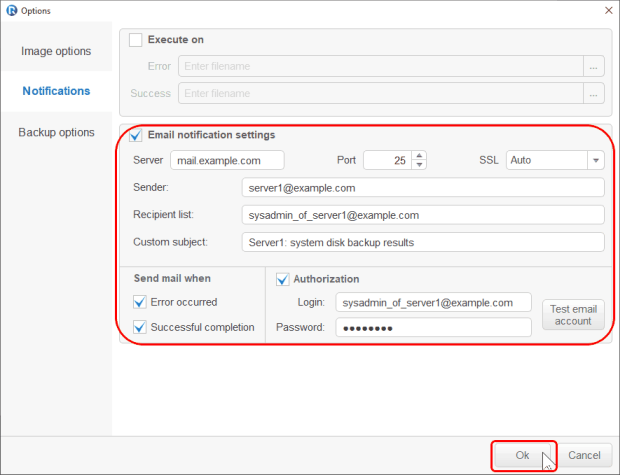

Рис. 11. Ежемесячный полный образ системного диска - этап E-mail Уведомления/Внешние Утилиты (Mail Notification/AUX Applications)
Кликните по изображению для его увеличения

На этом же этапе можно проверить настройки e-mail нажав кнопку Проверка E-mail... (Test mail account…). R-Drive Image отправит тестовое e-mail сообщение на указанный в настройках адрес.

11. Подтвердите корректность параметров задачи на этапе Обработка (Processing) и нажмите кнопку Сохранить (Save).

Рис. 12. Ежемесячный полный образ системного диска - этап Обработка (Processing)
Кликните по изображению для его увеличения

Чтобы изменить какой-либо параметр задачи нажмите кнопку Назад (Back) и вернитесь на соответствующий этап.

Если вы нажмете кнопку Сохранить (Save), то созданная задача появится в списке на этапе Расписание выполнения Задач (Scheduled Tasks).

Рис. 13. Ежемесячный полный образ системного диска - этап Расписание выполнения Задач (Scheduled Tasks)
Кликните по изображению для его увеличения

Еженедельный образ системного диска в дифференциальном режиме

Следующий этап это создание еженедельного образа в дифференциальном режиме. В состав резервной копии войдут только измененные или добавленные данные с момента последнего создания полного образа. Размеры файлов образов в этом случае будут меньше и на их создание потребуется меньше времени, что является более удобным при выполнении еженедельных операций резервного копирования.

1. Нажмите кнопку Создать задачу (Create a task) на этапе Расписание выполнения Задач (Scheduled Tasks), выберите системный раздел на этапе Выбор Раздела (Partition Selection) и выберите на этапе Месторасположение Образа (Image Destination) тот же самый файл образ что и при создании полного образа.

2. Задайте параметры резервных комплектов на этапе Режим Создания Образа (Imaging Mode).

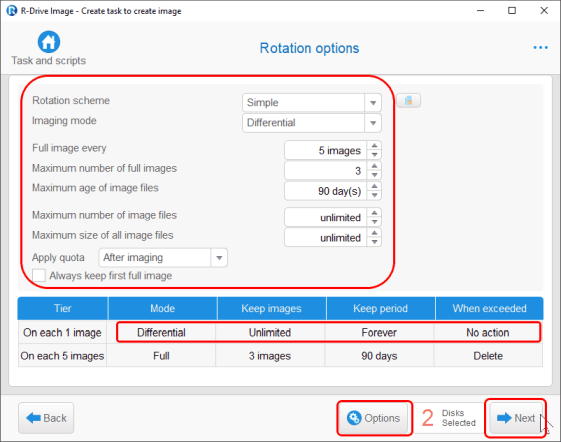

Рис. 14. Еженедельный образ системного диска в дифференциальном режиме - этап Режим Создания Образа (Imaging Mode)
Кликните по изображению для его увеличения

Введите 3 в поле Максимальное число резервных комплектов (Maximum number of backup sets) и установите радиокнопку Добавлять изменения дифференциально к последнему образу в резервном комплекте (Append changes differentially to the last image in the backup set).
Если созданный полный образ диска был защищен паролем, то вам потребуется его ввести.

3. Задайте необходимые параметры на этапах Параметры Образа (Image Options) и Параметры Резервного Копирования (Backup Options) также как и при создании полного образа.

4. Задайте необходимые параметры на этапе Время/Событие (Time/Event).

Рис. 15. Еженедельный образ системного диска в дифференциальном режиме - этап Время/Событие (Time/Event)
Кликните по изображению для его увеличения

Проверьте чтобы Время начала (Start time) не совпадало со временем создания полного образа. В нашем примере ежемесячный полный образ создается в 14:00 и еженедельный образ в дифференциальном режиме в 17:00.

5. Задайте необходимые параметры на этапе Пользователь/Пароль (User/Password).

6. Задайте необходимые параметры на этапе E-mail Уведомления/Внешние Утилиты (Mail Notifications/AUX Applications) также как и при создании полного образа.

Рис. 16. Еженедельный образ системного диска в дифференциальном режиме - этап E-mail Уведомления/Внешние Утилиты (Mail Notifications/AUX Applications)
Кликните по изображению для его увеличения

Измените Тему уведомления: (Custom subject:) на Server1: differential system disk backup.

7. Подтвердите корректность параметров задачи на этапе Обработка (Processing) и нажмите кнопку Сохранить (Save).

Рис. 17. Еженедельный образ системного диска в дифференциальном режиме - этап Обработка (Processing)
Кликните по изображению для его увеличения

Созданная задача появится в списке на этапе Расписание выполнения Задач (Scheduled Tasks).

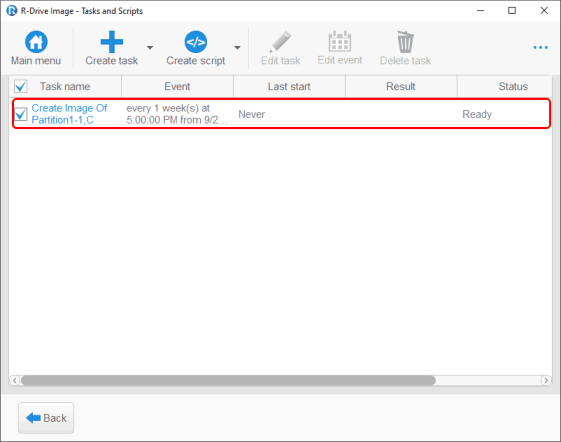

Рис. 18. Еженедельный образ системного диска в дифференциальном режиме - этап Расписание выполнения Задач (Scheduled Tasks)
Кликните по изображению для его увеличения

Копирование Диска с Данными

Ежемесячный полный образ диска с данными

Данный процесс во многом схож с копированием системного диска за исключением того, что в этом случае создается образ раздела с данными (D:).

1. На этапе Расписание выполнения Задач (Scheduled Tasks) нажмите кнопку Создать задачу (Create a task).

2. Выберите раздел с данными (D:) на этапе Выбор Раздела (Partition Selection).

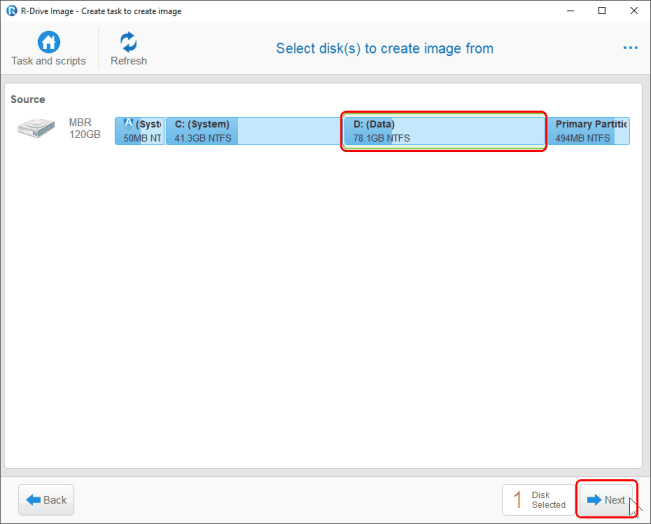

Рис. 19. Ежемесячный полный образ диска с данными - этап Выбор Раздела (Partition Selection)
Кликните по изображению для его увеличения

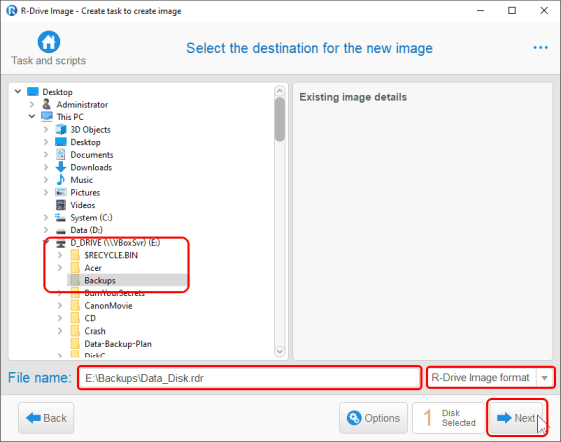

3. На этапе Месторасположение Образа (Image Destination) выберите месторасположение файла образа и имя файла.

Рис. 20. Ежемесячный полный образ диска с данными - этап Месторасположение Образа (Image Destination)
Кликните по изображению для его увеличения

4. Задайте параметры резервных комплектов на этапе Режим Создания Образа (Imaging Mode).

Рис. 21. Ежемесячный полный образ диска с данными - этап Режим Создания Образа (Imaging Mode)
Кликните по изображению для его увеличения

Установите 3 в поле Максимальное число резервных комплектов (Maximum number of backup sets) и установите радиокнопку Создать новый полный образ (Create a new full image).

5. Задайте необходимые параметры на этапах Параметры Образа (Image Options) и Параметры Резервного Копирования (Backup Options) также как и при создании полного образа системного диска.

6. Задайте необходимые параметры на этапе Время/Событие (Time/Event).

Рис. 22. Ежемесячный полный образ диска с данными - этап Время/Событие (Time/Event)
Кликните по изображению для его увеличения

7. Задайте необходимые параметры на этапе Пользователь/Пароль (User/Password).

8. Задайте параметры E-mail уведомления на этапе E-mail Уведомления/Внешние Утилиты (Mail Notification/AUX Applications).

Рис. 23. Ежемесячный полный образ диска с данными - этап E-mail Уведомления/Внешние Утилиты (Mail Notification/AUX Applications)
Кликните по изображению для его увеличения

9. Подтвердите корректность параметров задачи на этапе Обработка (Processing) и нажмите кнопку Сохранить (Save).

Рис. 24. Ежемесячный полный образ диска с данными - этап Обработка (Processing)
Кликните по изображению для его увеличения

Созданная задача появится в списке на этапе Расписание выполнения Задач (Scheduled Tasks).

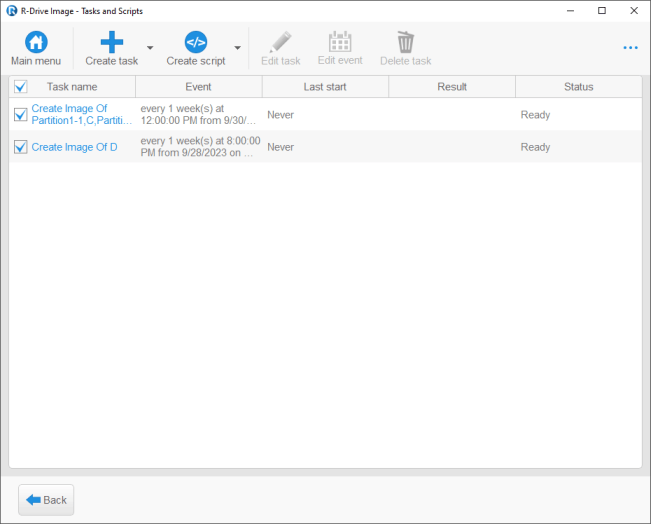

Рис. 25. Ежемесячный полный образ диска с данными - этап Расписание выполнения Задач (Scheduled Tasks)
Кликните по изображению для его увеличения

Еженедельный образ диска с данными в дифференциальном режиме

Данный процесс также во многом схож с созданием образа системного диска в дифференциальном режиме за исключением того, что в этом случае создается образ раздела с данными (D:).

1. На этапе Расписание выполнения Задач (Scheduled Tasks) нажмите кнопку Создать задачу (Create a task), выберите раздел с данными (т.е. D:) на этапе Выбор Раздела (Partition Selection) и выберите месторасположение файла образа и имя файла (то же файл образ что и при создании полного образа диска с данными) на этапе Месторасположение Образа (Image Destination).

2. Задайте параметры резервных комплектов на этапе Режим Создания Образа (Imaging Mode).

Рис. 26. Еженедельный образ диска с данными в дифференциальном режиме - этап Режим Создания Образа (Imaging Mode)
Кликните по изображению для его увеличения

Введите 3 в поле Максимальное число резервных комплектов (Maximum number of backup sets) и установите радиокнопку Добавлять изменения дифференциально к последнему образу в резервном комплекте (Append changes differentially to the last image in the backup set).

3. Задайте необходимые параметры на этапах Параметры Образа (Image Options) и Параметры Резервного Копирования также как и при создании полного образа диска с данными.

4. Задайте необходимые параметры на этапе Время/Событие (Time/Event).

Рис. 27. Еженедельный образ диска с данными в дифференциальном режиме - этап Время/Событие (Time/Event)
Кликните по изображению для его увеличения

5. Задайте необходимые параметры на этапе Пользователь/Пароль (User/Password).

6. Задайте параметры E-mail уведомления на этапе E-mail Уведомления/Внешние Утилиты (Mail Notification/AUX Applications).

Рис. 28. Еженедельный образ диска с данными в дифференциальном режиме - этап E-mail Уведомления/Внешние Утилиты (Mail Notification/AUX Applications)
Кликните по изображению для его увеличения

7. Подтвердите корректность параметров задачи на этапе Обработка (Processing) и нажмите кнопку Сохранить (Save).

Рис. 29. Еженедельный образ диска с данными в дифференциальном режиме - этап Обработка (Processing)
Кликните по изображению для его увеличения

Созданная задача появится в списке на этапе Расписание выполнения Задач (Scheduled Tasks).

Рис. 30. Еженедельный образ диска с данными в дифференциальном режиме - этап Расписание выполнения Задач (Scheduled Tasks)
Кликните по изображению для его увеличения

Ежедневный образ диска с данными в инкрементальном режиме

Образ в инкрементальном режиме содержит измененные или добавленные данные с момента последнего любого резервного копирования (полного, дифференциального или инкрементального). Размеры файлов образов в этом случае будут меньше размеров файлов образов созданных в дифференциальном режиме, что является более удобным при выполнении ежедневных операций резервного копирования.

1. Нажмите кнопку Создать задачу (Create a task) на этапе Расписание выполнения Задач (Scheduled Tasks), выберите раздел с данными на этапе Выбор Раздела (Partition Selection) и выберите на этапе Месторасположение Образа (Image Destination) тот же самый файл образ что и при создании полного образа диска с данными.

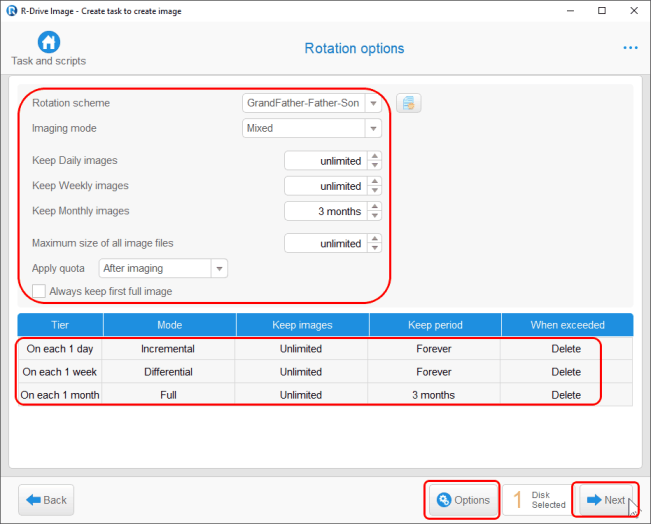

2. Задайте параметры резервных комплектов на этапе Режим Создания Образа (Imaging Mode).

Рис. 31. Ежедневный образ диска с данными в инкрементальном режиме - этап Режим Создания Образа (Imaging Mode)
Кликните по изображению для его увеличения

Введите 3 в поле Максимальное число резервных комплектов (Maximum number of backup sets) и установите радиокнопку Добавлять изменения инкрементально к последнему образу в резервном комплекта (Append changes incrementally to the last image in the backup set).

3. Задайте необходимые параметры на этапах Параметры Образа (Image Options) и Параметры Резервного Копирования (Backup Options) также как и при создании полного образа диска с данными.

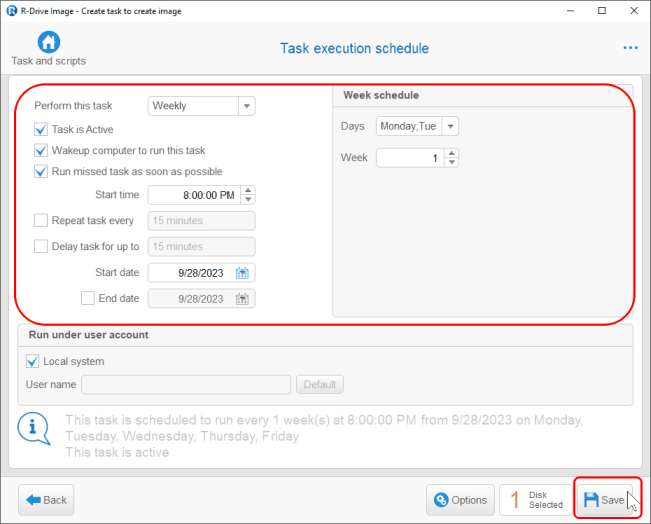

4. Задайте необходимые параметры на этапе Время/Событие (Time/Event).

Рис. 32. Ежедневный образ диска с данными в инкрементальном режиме - этап Время/Событие (Time/Event)
Кликните по изображению для его увеличения

5. Задайте необходимые параметры на этапе Пользователь/Пароль (User/Password).

6. Задайте параметры E-mail уведомления на этапе E-mail Уведомления/Внешние Утилиты (Mail Notification/AUX Applications)

Рис. 33. Ежедневный образ диска с данными в инкрементальном режиме - этап E-mail Уведомления/Внешние Утилиты (Mail Notification/AUX Applications)
Кликните по изображению для его увеличения

7. Подтвердите корректность параметров задачи на этапе Обработка (Processing) и нажмите кнопку Сохранить (Save).

Рис. 34. Ежедневный образ диска с данными в инкрементальном режиме - этап Обработка (Processing)
Кликните по изображению для его увеличения

Созданная задача появится в списке на этапе Расписание выполнения Задач (Scheduled Tasks).

Рис. 35. Ежедневный образ диска с данными в инкрементальном режиме - этап Расписание выполнения Задач (Scheduled Tasks)
Кликните по изображению для его увеличения

Структура Файлов Плана Резервного Копирования

Теперь план резервного копирования готов. Вы начнете получать уведомления о завершении операций резервного копирования. Описание уведомления (примеры) вы найдете далее в этой статье.

Созданные R-Drive Image файлы образы будут иметь следующие имена:

• Полный образ: <имя_файла>_<дата_первого_образа>_<время_первого_образа>_1.rdr
• Образы в инкрементальных и дифференциальных режимах: <имя_файла>_<дата_первого_образа>_<время_первого_образа>_N+1.rdr

где N это число ранее созданных инкрементальных или дифференциальных образов.

В описанном выше примере R-Drive Image создаст следующие файлы:

Образ системного диска

Образ диска с данными

Ниже приведен пример структуры файлов одного из резервных комплектов. Показано начало Резервного Комплекта 2.

Вы можете удалять ежедневные инкрементальные образы созданные в период времени между созданием полных и дифференциальных образов не теряя при этом целестности данных. Например, после создания файла DataDisk_20130831_050000AM_8.rdr можно удалить файлы начиная с DataDisk_20130831_050000AM_3.rdr и заканчивая DataDisk_20130831_050000AM_7.rdr.

Протоколирование

Можно сохранить файл журнала операций R-Drive Image. Для этого нажмите кнопку О программе (About) на этапе Выбор Действия (Action Selection), установите флажок Протоколирование (Logging) и задайте имя и путь к файлу.

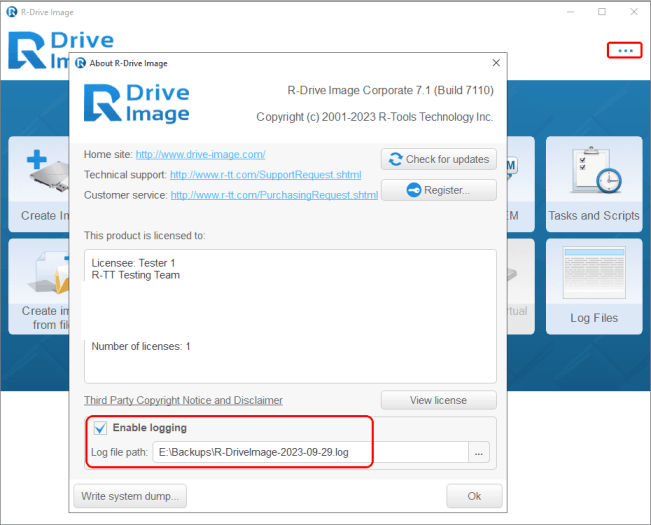

Рис. 36. R-Drive Image: Протоколирование
Кликните по изображению для его увеличения

Примеры E-mail Уведомления

После завершения операции резервного копирования R-Drive Image будет отправлять E-mail уведомление.

При Успешном завершении операции уведомление будет иметь следующий вид:

Если операция завершилась неудачно, то уведомление будет выглядеть так:

Заключение

Создать план резервного копирования при помощи R-Drive Image можно достаточно быстро, эффективно и экономично. Имея R-Drive Image, устройство NAS и план резервного копирования можно оградить себя ото всех неудобств и значительных финансовых затрат имеющих место при утрате данных. В данном статье было показано насколько просто можно создать план резервного копирования. Для получения более подробной информации обо всех имеющихся параметрах резервного копирования и составления своего плана обратитесь к R-Drive Image online справке.
